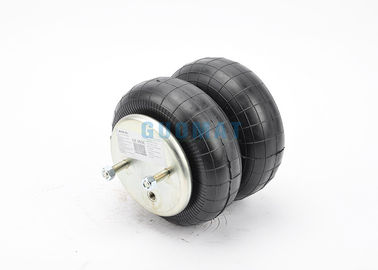

Mola de ar industrial W01-358-6945 do Firestone da placa do ferro com as duas porcas das colunas e as duas porcas cegas

Mola de ar industrial W01-358-6945 do Firestone com as duas porcas das colunas e as duas porcas cegas

Especificações de GUOMAT 2B6945 e dados técnicos

Altura comprimida: 3,12 polegadas/

Diâmetro superior da placa de cobertura: 6,31 polegadas/160mm

Diâmetro inferior da placa de cobertura: 6,31 polegadas/160mm

Distância de centro do parafuso: 89 milímetros

Furo do gás da distância entre a porca: 44,5 milímetros

Dente superior do parafuso da placa de cobertura (porca): 2X1/2-13UNC

Dente inferior do parafuso da placa de cobertura (porca): 2pcsX3/8-16UNC

Um furo no meio da placa de cobertura inferior: 10,3

Foles de borracha MAX Diameter: 262 milímetros

O curso de trabalho: Max 325 milímetros ao MINUTO 95 milímetros

Entrada do furo/ar do gás: 1/4 de NPTF

Os foles do Firestone numeram: 20-2

Os foles de Goodyear numeram: 578-92-3-206/578923206/578 92 3 206

Foles NÃO: 20-2

Peso do conjunto: 8,1 libras

Altura do projeto: 9-11 polegadas

Capacidade de carga em 20 psig: lbsf 648

Capacidade de carga em 60 psig: lbsf 1.944

Capacidade de carga em 90 psig: lbsf 2.916

Diâmetro máximo: 10,4 polegadas

Temperatura de funcionamento: 56Cº a -53Cº

GUOMAT: cruz 2B6945 outro OEM

GUOMAT NO.2B6945

Firestone: W01-358-6945

Firestone: W01 358 6945

Firestone: W013586945
Contitech: FD 200-25 427

Contitech: FD200-25 427

Contitech: FD20025 427
Goodyear: 2B9-253

Goodyear: 2B9253

Goodyear: 2B9253
Foles de Goodyear: 578-92-3-206

Foles de Goodyear: 578 92 3 206

Foles de Goodyear: 578923206
Triângulo: 6332/4427
Leland: Sc2125
Watson&Chalin: AS0119F
Watson&Chalin: AS01451G
Ridewell1003586945C

Descrição e aplicação da mola de ar de GUOMAT 2B6945:

Este tipo de GUOMAT 2B6945 que tem duas duas porcas das colunas na parte superior da placa de cobertura e duas porcas cegas na parte inferior da placa de cobertura. uma entrada 1/4 NPTF do gás do furo/ar no lado da parte superior da placa de cobertura. Esta mola de ar pode ser usada em reboques adaptando. Ao mesmo tempo pode ser usado nos muitos o equipamento industrial. É muito conveniente instalar.

Nota:

• A mola de ar pode somente mover-se no workpiece, ou deve ser equipada com uma parada de limite na extremidade do curso, se não o material de borracha da mola de ar será sobrecarregado ou para causar dano interno

• Uma força restaurada é exigida para comprimir a mola de ar à altura mínima. Conseguido geralmente aplicando a força externo

• A superfície inteira da mola de ar das placas superiores e mais baixas deve ser usada para absorver a força

• Antes de desmontar a mola de ar, a pressão de ar nela deve ser esgotada

•Durante a operação, a parede da mola de ar não deve ser em contato com outras peças, se não a mola de ar será vestida e o escapamento danificada e de ar ocorrerá.

Dados técnicos dos detalhes na foto abaixo

Isolamento de vibração - valores característicos dinâmicos

Aplicação pneumática - força estática F dos valores característicos [kN]
