Lugar de origem: | Guangdong, China |
Marca: | GUOMAT |
Certificação: | ISO/TS16949:2009 |
Número do modelo: | 2B7557 |
Quantidade de ordem mínima: | 1PC |
---|---|
Detalhes da embalagem: | caixa forte da caixa ou como a necessidade dos clientes |
Tempo de entrega: | 2-8 dias do trabalho |
Termos de pagamento: | T/T, Western Union, Paypal ou outro |
Habilidade da fonte: | 1000pcs/week |
Materiais: | Placa de cobertura de aço, foles de borracha | Goodyear: | 2B14-383 / 2B14 383 |
---|---|---|---|
Contitech: | FD 530-35 | Firestone: | W01-358-7557 / W01 358 7557/W013587557 |
Entrada do furo/ar do gás: | G1/4 | Diâmetro da placa de cobertura (largura): | 289 milímetros |
altura comprimida: | 104 milímetros/4,1 polegadas | Peso total com placas apertadas: | 7,7 QUILOGRAMAS |
Realçar: | molas do ajudante do ar,peças da suspensão do ar |

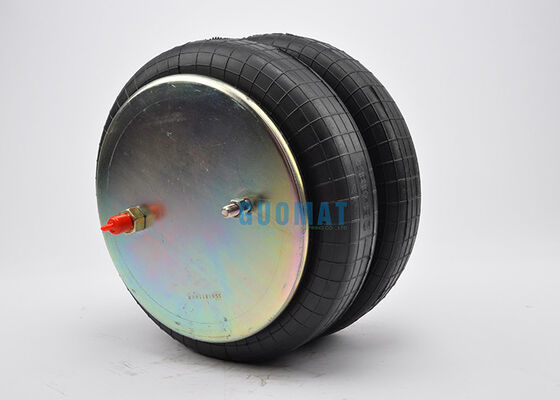

W01-358-7557 Firestone Goodyear 2B14-383 à mola de ar FD530-35 industrial
Referência do OEM | Número | Referência do fabricante | Número |
O Firestone grita o número | 0233-02 | Número da peça de Reyco | 19983-01 |
Número da peça do Firestone | W01-358-7557 | Número da peça de Reyco | (21AR, 74AR) |
ContiTech | 161388 | Suspensão do fornecedor: Holanda do SAF | 90557203 |
Contitech | FD 530-35 530 /FD53035543 | Histeer | 10316 |
Goodyear grita o número | 578923356 | Holanda do SAF | 90557203 |
Número da peça de Goodyear | 2B14-383/2B14476 | Watson&Chalin | AS-0089 |
Twthill | 1998301 | ||
Número da peça do triângulo | 6412 | Suspensão do fornecedor: Holanda do SAF | OEM DE FSIP: W016756799 |
O triângulo grita o número | 4530 |
Capacidade de carga em 20 psig: lbsf 2.040
Capacidade de carga em 60 psig: lbsf 6.120
Capacidade de carga em 90 psig: lbsf 9.180
Temperatura de funcionamento: 57Cº a -54Cº
Porca do ❶/porca das cortinas
Dente superior do parafuso da placa de cobertura (porca): 2 PCes X M12X1.75
Distância Center do parafuso da placa de cobertura superior: 159 milímetros
Dente inferior do parafuso da placa de cobertura (porca): 2 PCes X M12X1.75
Distância Center do parafuso da placa de cobertura inferior: 159 milímetros
Entrada do furo/ar do gás do ❷/encaixe do ar
Entrada do furo/ar do gás: 1/4NPT, parafuso prisioneiro da combinação/parafuso prisioneiro entrada de ar
Placa de cobertura do ❸
Diâmetro superior da placa de cobertura (largura): 289 milímetros
Diâmetro inferior da placa de cobertura (largura): 289 milímetros
Foles da borracha do ❹
A borracha grita o diâmetro do max: 406 milímetros
Altura comprimida: 104 milímetros/4,1 polegadas
Altura máxima: 391 milímetros
Curso de trabalho: 287mm
Bloco abundante do ❺/bloco do amortecedor
Com bloco abundante
Aro da cintura do ❻/anel da cintura
Com aro da cintura: Um remenda da aro da cintura
Peso total com placas apertadas 7,7 quilogramas
Isolamento de vibração - valores característicos dinâmicos
Altura H do projeto: 285mm recomendados, mínimo 265mm
Pressão p [barra] 345678 Vol V [l]
Tipos adicionais a pedido força (carga) [KN] 18,7 25,1 31,6 38,2 44,6 51,2
Taxa da mola [N/cm] 1770 2250 2700 3180 3640 4100
Frequência natural [hertz] 1,5 1,5 1,5 1,4 1,4 1,4
Aplicação pneumática - valores característicos estáticos
Força F [kN]
Pressão p [barra] 345678 Vol. (l)
Altura H [milímetro] 320 14,9 20,4 25,9 32,0 37,6 43,7 26,0
280 18,5 24,5 31,0 38,1 45,0 51,7 23,2
240 21,1 28,0 35,5 43,3 50,3 57,9 20,5
200 23,1 30,7 38,5 47,1 54,8 62,8 17,5
M160 24,8 33,1 41,3 50,4 58,4 67,2 14,1
120 26,2 34,8 43,4 52,9 61,5 70,6 10,8
Outros tipos do FD que GUOMAT têm:
GUOMAT NÃO. | Referência | Ordem NÃO. | Força (libras) | OD máximo (dentro) | Altura do projeto (dentro) | Altura | Frequ de Narural. [CPM] | ||
80 libras por polegada quadrada | 100 libras por polegada quadrada | Minuto | Max | ||||||
FD 331 26 480 | FD 331-26 480 | 161030 | 5040 | 6300 | 13,5 | 10,5 | 4,1 | 14,3 | 90 |
FD 331 26 514 | FD 331-26 514 | 161380 | 5040 | 6300 | 13,5 | 10,5 | 4,1 | 14,3 | 90 |
FD 331 26 527 | FD 331-26 527 | 161381 | 5040 | 6300 | 13,5 | 10,5 | 4,1 | 14,3 | 90 |
FD 331 26 541 | FD 331-26 541 | 161382 | 5040 | 6300 | 13,5 | 10,5 | 4,1 | 14,3 | 90 |
FD 331 26 552 | FD 331-26 552 | 161383 | 5040 | 6300 | 13,5 | 10,5 | 4,1 | 14,3 | 90 |
FD 530 22 311 | FD 530-22 311 | 161326 | 6530 | 8170 | 15 | 9,8 | 3,3 | 12,2 | 108 |
FD 530 22 316 | FD 530-22 316 | 161327 | 6530 | 8170 | 15 | 9,8 | 4,1 | 12,2 | 108 |
FD 530 22 321 | FD 530-22 321 | 161328 | 6530 | 8170 | 15 | 9,8 | 4,1 | 12,2 | 108 |
FD 530 22 342 | FD 530-22 342 | 161329 | 6530 | 8170 | 15 | 9,8 | 4,1 | 12,2 | 108 |
FD 530 22 345 | FD 530-22 345 | 161330 | 6530 | 8170 | 15 | 9,8 | 4,1 | 12,2 | 108 |
FD 530 22 374 | FD 530-22 374 | 161331 | 6530 | 8170 | 15 | 9,8 | 3,3 | 12,2 | 108 |
FD 530 30 449 | FD 530-30 449 | 161372 | 7480 | 9350 | 15,5 | 10,2 | 4,1 | 13,8 | 91 |
FD 530 30 451 | FD 530-30 451 | 161373 | 7480 | 9350 | 15,5 | 10,2 | 4,1 | 13,8 | 91 |
FD 530 30 518 | FD 530-30 518 | 161374 | 7480 | 9350 | 15,5 | 10,2 | 3,4 | 13,8 | 91 |
FD 530 30 519 | FD 530-30 519 | 161375 | 7480 | 9350 | 15,5 | 10,2 | 4,1 | 13,8 | 91 |
FD 530 30 532 | FD 530-30 532 | 161376 | 7480 | 9350 | 15,5 | 10,2 | 4,1 | 13,8 | 91 |
FD 530 35 528 | FD 530-35 528 | 161386 | 7930 | 9910 | 16 | 11 | 3 | 15,4 | 84 |
FD 530 35 530 | FD 530-35 530 | 161387 | 7930 | 9910 | 16 | 11 | 4,1 | 15,4 | 84 |
FD 530 35 543 | FD 530-35 543 | 161388 | 7930 | 9910 | 16 | 11 | 4,1 | 15,4 | 84 |
FD 530 35 544 | FD 530-35 544 | 161389 | 7930 | 9910 | 16 | 11 | 4,1 | 15,4 | 84 |
FD 530 35 545 | FD 530-35 545 | 161390 | 7930 | 9910 | 16 | 11 | 4,1 | 15,4 | 84 |
