Mola de ar industrial Phoenix do FS 70-7 CONTITECH SP1B05 para o equipamento de levantamento
GUOMAT: parâmetros 1B70-7 e especificações específicos:
Furo/parafuso prisioneiro superiores da placa: 3 partes
Furo/parafuso prisioneiro superiores da placa: 2 PiecesXM8X1.25
Furo/parafuso prisioneiro da placa inferior: 2 PiecesXM8X1.25
Entrada de ar: G1/4
Placa de cobertura superior: 4,13 polegadas/105 milímetros
Diâmetro inferior da placa de cobertura: 4,13 polegadas/105 milímetros
Altura desmoronada: 2,36 polegadas/60 milímetros
Distância de centro do parafuso da placa de cobertura superior: 1,75 polegadas/44,5 milímetros
Distância de centro do parafuso da placa de cobertura inferior: 1,75 polegadas/44,5 milímetros
Diâmetro natural dos foles de borracha: 150 milímetros
Foles de borracha MAX Diameter: Φ165 milímetro
O curso de trabalho: Max 110 milímetros ao MINUTO 50 milímetros
Altura máxima: 4,33 polegadas/110mm
Altura mínima: 1,97 polegadas/50 milímetros
Fabricante de equipamento original do OEM:
| Números de referências |
| Phoenix: SP1 B 05 |
| Bosch: 822419002 |
| Festo: EB-165-65 |
| Weforma: WBE 200-E1 |
| Contitech: FS 70-7 |
| isolamento de vibração 1B70-7 - valores característicos dinâmicos |
| Altura H do projeto: 90mm recomendados, mínimo 70mm |
| Pressão p [barra] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol V [l] |
| Força (carga) [KN] |
2,7 |
3,7 |
4,7 |
5,7 |
6,6 |
7,7 |
9 |
| Taxa da mola [N/cm] |
1040 |
1270 |
1530 |
1770 |
2060 |
2325 |
9 |
| Frequência natural [hertz] |
3,1 |
2,9 |
2,9 |
2,8 |
2,8 |
2,7 |
9 |
| 1B70-7 aplicação pneumática - valores característicos estáticos |
| Força F [kN] |
| Pressão p [barra] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. [l] |
| Altura H [milímetro] 100 |
2,2 |
3,1 |
4 |
4,8 |
5,7 |
6,6 |
1 |
| 90 |
2,7 |
3,6 |
4,6 |
5,6 |
6,5 |
7,5 |
0,9 |
| 80 |
3,1 |
4,1 |
5,1 |
6,2 |
7,3 |
8,3 |
0,8 |
| 70 |
3,4 |
4,5 |
5,6 |
6,7 |
7,9 |
9 |
0,7 |
| 60 |
3,6 |
4,8 |
6 |
7,2 |
8,4 |
9,5 |
0,6 |
Como melhorar a resistência de desgaste das bolsas a ar de borracha da mola de ar?
Hoje, a diferença entre as molas de ar domésticas e as molas de ar importadas está obtendo menor e menor. O uso e a atenção apropriados à manutenção são maneiras de estender a vida das molas de ar. A manutenção serve para estender a vida da mola de ar. Deve ser baseada na qualidade superior da bexiga de borracha da mola de ar própria. No processo de produção, que métodos podem melhorar a resistência de desgaste das bolsas a ar de borracha da mola de ar? Além do que o trabalho o mais básico no processo do vulcanization, você precisa de pagar a atenção aos seguintes pontos:
1. Menor o tamanho de partícula do enchimento geral, mais baixo o dispersibility, atividade de superfície e estrutura estrutural, e mais má a resistência de desgaste. A quantidade a melhor é as peças BR90-100, o SBR óleo-enchido é 60-70 porções, e os SBR e o IR são 50-. 55 porções, NR são 45-50 porções.
Dados dos detalhes da mola de ar 1B7070:

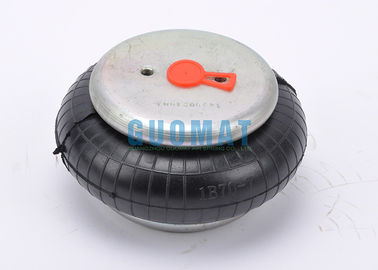

Imagens dos detalhes da mola de ar 1B7070:
